SMT来料检验—贴片电容的详细检测方法

时间:2020-11-06 21:13:28 来源: 点击:380次





SMT来料检验对于SMT厂家的质量把控而言是第一位的,那么SMT贴片电容检测具体使用的是什么工具和方法呢?

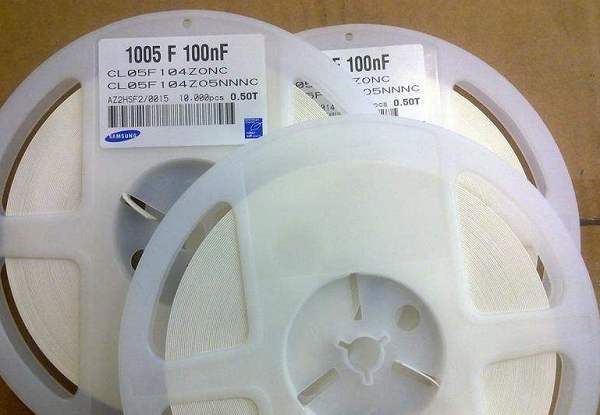

来料检验

对于万用表而言,即使是有电容测量功能的数字万用表也无法对引脚比较短的贴片电容的容量进行检测,smt贴片加工打样因此只能使用万用表的电阻档对其进行粗略测量。即使如此,测量的结果仍具有一定的说服力。

(1)首先用毛刷将待检测的无极性贴片电容清洁干净。

(2)选择数字万用表的二极管档,并将红表笔插在万用表的V/Ω孔,黑表笔插在万用表的COM孔。

(3)为提高检测的准确度,用一个子待测电容的两极进行放电。

(4)将红黑表笔分别接在电容的两极(对于无极性的电容,两表笔接法上没有要求;如果是极性电容,需将红表笔接正极,黑表笔接负极)测量一次,交换表笔再测一次。记录两次测试读数的变化。

结论:在两次测量的过程中,如果数字万用表均先有一个闪动的数值,而后变为“1.”(即阻值为无穷大),则该电容基本正常。如果用上述方法检测,万用表始终显示一个固定的数值,则说明电容存在漏电现象;如果万用表始终显示“000”,则说明电容内部发生短路如果始终显示“1.”(不存在闪动数值,直接为“1.”),则说明电容内部极间已发生断路。

在SMT加工厂实际的操作中,我们要灵活应用各种检测手段和检测方法,对来料进行检测,来保证客户的产品质量和口碑。
